| 控制器故障诊断注意事项 |
|
在诊断检修控制器故障时，应注意以下几点

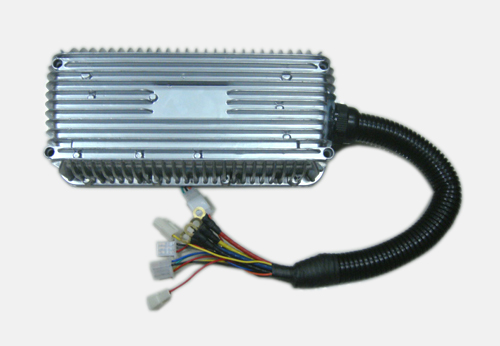

1.电动车控制器是由集成电路和电子元器件在双面印制电路上构成的产品，元器件密集，机构紧凑，密封良好。当位判定控制器电路有故障时，不能随意拆卸查看和检查。
2.控制器发生故障时，应首先仔细阅读使用说明书，从说明书中寻找可能解决的方案，因为在无电路原理图和印制电路图的情况下，使用说明书是电动车日程使用、维护和常见故障排除的指导提示性文件。
3.当发现控制器工作不正常时，不要急于拆下控制器的接插件，应先检查电池电压是否正常，详细查看直流电动机的工作情况，控制器属于哪种功能失灵，以便更好得分析其故障是发生在控制器内部还是控制器的外围控制器件及相连部分。
4.在维修单个控制器故障时，应在于其配套的直流电机上试验，以检验维修后的控制器功能是否达到要求标准。
5.在检修中发现某元器件损坏需要更换时，应尽量更换同型号元器件，尤其是功率开关管。当无同型号元器件是，应选性能、参数接近或略高的元器件代换，以确保检修后的质量。
6.对于智能型电动车控制器，微处理器芯片引脚多，元器件和焊点排列密度高，正、反面印制线密集、间距微小，又无图可对照，应尽量在静态下检测主要数据。
当静态查不出数据时，通电检测最好检测输出接口信号有无或变化，若在电路板上盲人骑瞎马式地带电测试，将损坏元器件或烧毁印制线，尤其烧损集成电路芯片，不但价格高，而且寻找同型号更换更困难。
7.在拆装和检修控制器时，应尽量保持各引线的完好，不能折断；非必要各引线不能随意焊下焊上；更换损坏引线时，要保持原颜色与规格。 | | |  |
|
